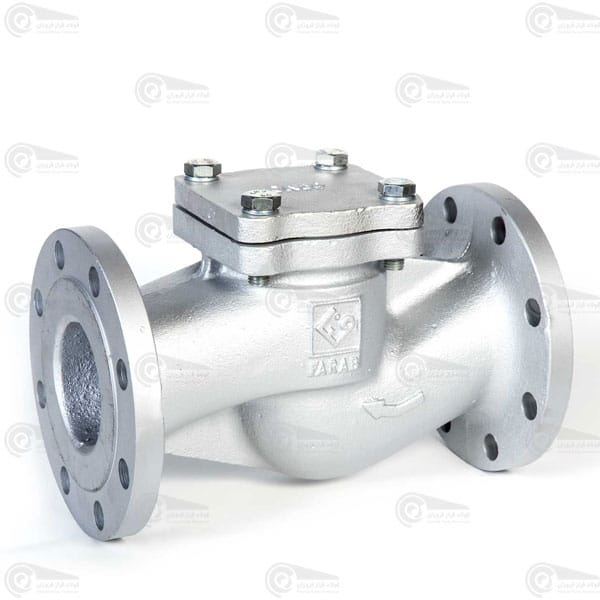

شیر یک طرفه سوپاپی سوزنی PN16 – F1 (مخصوص بخار آب تا 180 درجه) فاراب توسط شرکت صنعتی فاراب تولید می شود. شیرهای یک طرفه برای نصب در سیستم های لوله کشی افقی مناسب بوده و در سیستم های لوله کشی عمودی که مسیر جریان از پایین به بالا است نیز استفاده می شود.
این شیر یک طرفه برای هوا، گاز، بخار و آب استفاده می شود. هنگامی که سیال به سمت جلو حرکت می کند، فشار سیال قسمت مخروطی را جدا کرده و آن را به سمت بالا هل می دهد. در این حالت شیر برگشت باز می شود و جریان سیال برقرار می شود.
هنگامی که جریان سیال معکوس می شود، بخش مخروطی به موقعیت قبلی خود در نگهدارنده باز می گردد و فشار معکوس جریان باعث بسته شدن کامل مسیر می شود. این شیر یک طرفه بهترین راه حل برای مواقعی است که امکان بازگشت سریع سیال وجود دارد.
کاربرد این شیر یک طرفه سوپاپی در سیستم های با آب داغ, آب داغ فوق اشباع, بخار, تاسیسات حرارتی – برودتی و تھویه مطبوع, فاضلاب می باشد.
این شیر در سایز 1/2 | 3/4 | 1 | 1/4 1 | 1/2 1 | 2 | 1/2 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 موجود می باشد.
ویژگی های شیر یک طرفه سوپاپی سوزنی PN16 – F1 مخصوص بخار آب
-
طراحی طبق استاندارد EN12334 ,BS5160
-
فاصله فلنج تا فلنج طبق استاندارد EN558 (سری 1)
-
ابعاد فلنج طبق استاندارد DIN-EN1092-2
-
محافظت در برابر خوردگی
-
جنس بدنه و درپوش (GGG40)
-
استاندارد تست و بازرسی EN12266-1
-
جنس رینگ آب بندی بدنه و زبانه: برنز Rg5 (D1N1705)
-
جنس محور فولاد زنگ نزن AISI 304
-
ماکزیمم دمای کاری ٢٠٠ درجه سلسیوس
-
فشار کاری ١٦ بار
تفاوت شیرهای کشویی با شیر سوزنی یا سوپاپی
-
اگرچه این دو نوع شیر شبیه هم هستند، اما کاربردهای متفاوتی دارند. می توان از شیر سوزنی برای کنترل و قطع و وصل جریان استفاده کرد. در حالی که از شیر کشویی می توان برای قطع و وصل جریان زمانی که شیر در موقعیت کاملا باز یا بسته است استفاده کرد.
-
شیر کشویی برای شرایطی مناسب است که جریان به طور مکرر قطع و وصل می شود.
-
در مقایسه با شیر کشویی و شیر توپی، شیر سوزنی در حالت کاملا باز افت فشار قابل توجهی ایجاد می کند. که به دلیل تغییر جهت جریان سیال در داخل این شیر است.
-
دیسک شیر کشویی بیشتر از دیسک شیر سوزنی در معرض فرسایش است. علاوه بر این موارد می توان از شیر سوزنی می توان در برخی موارد به عنوان شیر تخلیه و یا در مواردی شیر یک طرفه استفاده کرد.
-
مهمترین تفاوت شیر سوزنی با شیر کشویی این است که شیر کشویی را می توان در هر جهت نصب و راه اندازی کرد. اما شیر سوزنی قابلیت این را دارد که جریان را در یک جهت عبور دهد.
-
شیرهای سوزنی معمولاً گرانتر از شیرهای کشویی می باشند.
-
افت فشار جریان در یک شیر سوزنی در حالت کاملاً باز تقریباً ۵.۵ برابر بیشتر از کشویی است.
