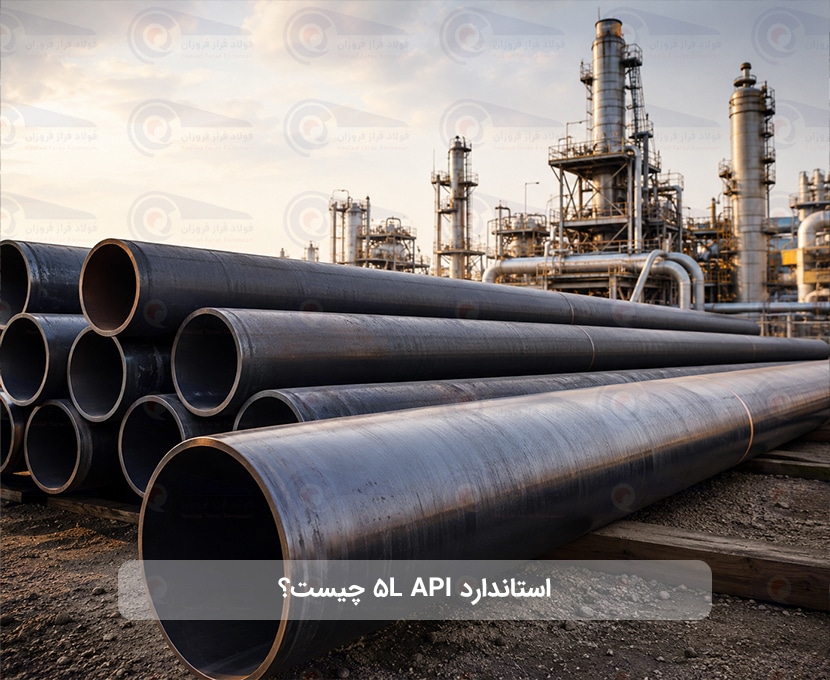

استاندارد API 5L چیست؟

استاندارد API 5L یکی از شناخته شده ترین استانداردهای صنعتی برای تولید و ارزیابی لوله های فولادی مورد استفاده در خطوط انتقال نفت و گاز است. این استاندارد توسط موسسه نفت آمریکا یا American Petroleum Institute تدوین شده و مجموعه ای از الزامات فنی را برای کیفیت، خواص مکانیکی، ابعاد، روش تولید و آزمون های لوله مشخص می کند. به همین دلیل، زمانی که در یک پروژه صنعتی از لوله API 5L صحبت می شود، منظور محصولی است که باید الزامات تعیین شده در این استاندارد را رعایت کرده باشد.

اهمیت این استاندارد بیشتر از آن جهت است که لوله های انتقال نفت و گاز معمولا در شرایطی فعالیت می کنند که فشار داخلی، تغییرات دما، تنش های مکانیکی و شرایط محیطی می توانند روی عملکرد آنها تاثیر بگذارند. بنابراین نمی توان برای چنین پروژه هایی صرفا بر اساس ظاهر یا قیمت، لوله انتخاب کرد. مشخصات فنی محصول باید با نیاز پروژه هماهنگ باشد و استاندارد API 5L یکی از مهم ترین معیارهای این بررسی است.

در این استاندارد، مواردی مانند ترکیب شیمیایی فولاد، حداقل استحکام تسلیم، استحکام کششی، ابعاد و ضخامت لوله و همچنین روش های مختلف آزمون و کنترل کیفیت مورد توجه قرار می گیرند. این موضوع باعث می شود خریدار بتواند محصول را بر اساس معیارهای مشخص و قابل بررسی انتخاب کند.

یکی از نکات مهم در استاندارد API 5L ، وجود دو سطح مشخصات محصول با نام PSL1 و PSL2 است. PSL1 الزامات پایه استاندارد را مشخص می کند، اما PSL2 معمولا کنترل های دقیق تر و الزامات بیشتری برای ترکیب شیمیایی، خواص مکانیکی و آزمون های کیفی دارد. به همین دلیل، در پروژه های حساس باید مشخص شود که کدام سطح از استاندارد مورد نیاز است.

لوله های API 5L می توانند در گریدهای مختلفی مانند X42، X52، X60 و X70 تولید شوند. عدد موجود در نام گرید به حداقل استحکام تسلیم فولاد اشاره دارد و هرچه این عدد بیشتر باشد، معمولا استحکام تسلیم لوله نیز بالاتر است. البته انتخاب گرید بالاتر همیشه به معنی انتخاب بهتر نیست و باید عواملی مانند فشار کاری، قطر لوله، ضخامت، نوع سیال و شرایط محیطی پروژه بررسی شوند.

در نتیجه، استاندارد API 5L را باید یک معیار فنی برای اطمینان از مناسب بودن لوله برای کاربردهای مشخص دانست، نه صرفا یک نام تجاری. هنگام خرید لوله API بهتر است علاوه بر بررسی قیمت لوله API ، استاندارد، گرید، سطح PSL ، ابعاد و مدارک فنی محصول نیز بررسی شود. این کار باعث می شود انتخاب نهایی با نیاز واقعی پروژه هماهنگ باشد و احتمال بروز مشکل در زمان بهره برداری کاهش پیدا کند.

انواع گریدهای لوله API

یکی از مهم ترین مواردی که هنگام انتخاب لوله مطابق استاندارد API 5L باید به آن توجه کرد، گرید لوله است. گرید در واقع نشان دهنده سطح مشخصی از استحکام مکانیکی فولاد است و می تواند تاثیر مستقیمی روی عملکرد لوله در شرایط کاری مختلف داشته باشد. لوله های API در گریدهای مختلفی تولید می شوند تا بتوان از آنها در پروژه هایی با فشار، دما و شرایط عملیاتی متفاوت استفاده کرد. به همین دلیل، انتخاب گرید مناسب باید بر اساس مشخصات فنی پروژه انجام شود و نمی توان یک گرید را برای تمام کاربردها مناسب دانست.

از گریدهای شناخته شده لوله های API می توان به X42، X52، X60 و X70 اشاره کرد. عدد موجود در نام این گریدها به حداقل استحکام تسلیم فولاد بر حسب هزار پوند بر اینچ مربع اشاره دارد. برای مثال، لوله X42 حداقل استحکام تسلیم 42 ksi دارد، در حالی که این مقدار برای X52 حدود 52 ksi و برای X70 حدود 70 ksi است. بنابراین با افزایش گرید، توانایی فولاد برای تحمل تنش های مکانیکی نیز افزایش پیدا می کند.

البته تفاوت گریدها تنها به یک عدد محدود نمی شود. ترکیب شیمیایی، خواص مکانیکی، قابلیت جوشکاری و الزامات مربوط به تولید و کنترل کیفیت نیز می توانند بین گریدهای مختلف متفاوت باشند. این موضوع در پروژه های انتقال نفت و گاز اهمیت زیادی دارد، زیرا لوله باید علاوه بر تحمل فشار، قابلیت استفاده در شرایط واقعی پروژه را نیز داشته باشد.

در انتخاب گرید، فشار کاری خط یکی از عوامل مهم است، اما موارد دیگری مانند قطر لوله، ضخامت جداره، دمای کاری، نوع سیال، شرایط محیطی و روش نصب نیز باید در نظر گرفته شوند. برای مثال، استفاده از یک گرید بسیار بالا در پروژه ای که به چنین سطحی از استحکام نیاز ندارد، لزوما انتخاب اقتصادی و منطقی نخواهد بود.

از طرف دیگر، انتخاب گرید پایین تر از نیاز پروژه می تواند باعث کاهش ایمنی و عملکرد خط انتقال شود. به همین دلیل، پیش از خرید لوله API باید مشخصات فنی پروژه بررسی شود و گرید مناسب بر اساس الزامات طراحی انتخاب شود.

در نهایت، گریدهای API به خریدار کمک می کنند تا لوله را فقط بر اساس اندازه و ظاهر انتخاب نکند و معیار مشخصی برای بررسی خواص مکانیکی محصول داشته باشد. توجه به گرید در کنار استاندارد API 5L، سطح  PSL، ضخامت و مدارک فنی، یکی از مهم ترین مراحل انتخاب لوله مناسب برای پروژه های صنعتی است.

کاربرد لوله API در صنایع

لوله های تولید شده مطابق استاندارد API 5L بیشتر در پروژه هایی مورد استفاده قرار می گیرند که انتقال نفت، گاز و سایر سیالات در مسیرهای طولانی یا تحت فشار اهمیت زیادی دارد. این لوله ها به دلیل برخورداری از خواص مکانیکی مشخص و الزامات فنی کنترل شده، برای استفاده در بسیاری از پروژه های مرتبط با صنعت انرژی انتخاب می شوند. البته کاربرد لوله API فقط به خطوط انتقال اصلی محدود نمی شود و در بخش های مختلف صنایع نفت، گاز و پتروشیمی نیز می توان نمونه های مختلف آن را مشاهده کرد.

یکی از مهم ترین کاربردهای این لوله ها در خطوط انتقال نفت خام است. نفت پس از استخراج باید از محل تولید به واحدهای فرآوری، پالایشگاه ها یا مراکز ذخیره سازی منتقل شود. در چنین مسیرهایی، لوله باید بتواند فشار داخلی و تنش های ایجاد شده در زمان انتقال را تحمل کند. به همین دلیل استفاده از محصولی که مشخصات فنی و خواص مکانیکی آن مطابق استانداردهای معتبر باشد، اهمیت زیادی دارد.

در صنعت گاز نیز لوله API نقش بسیار مهمی دارد. خطوط انتقال گاز معمولا در مسافت های طولانی احداث می شوند و ممکن است از مناطق مختلف با شرایط آب و هوایی متفاوت عبور کنند. در این شرایط، مقاومت لوله در برابر فشار، تنش های مکانیکی و شرایط محیطی اهمیت زیادی دارد. انتخاب صحیح گرید و ضخامت لوله می تواند در افزایش ایمنی و دوام خط انتقال موثر باشد.

در صنایع پتروشیمی نیز از لوله های مطابق استاندارد API در بخش هایی از پروژه های انتقال و جابه جایی سیالات استفاده می شود. البته نوع دقیق لوله باید بر اساس ماهیت سیال، فشار، دما و شرایط عملیاتی تعیین شود. به همین دلیل نمی توان صرفا بر اساس نام API یک محصول را برای تمام بخش های یک مجتمع صنعتی مناسب دانست.

یکی دیگر از کاربردهای لوله API مربوط به پروژه های زیرساختی صنعت انرژی است. خطوط انتقال می توانند به صورت زیرزمینی یا روی زمین اجرا شوند و در طول مسیر با شرایط مختلفی مانند تغییرات دمایی، فشار، رطوبت و تنش های مکانیکی روبه رو باشند. انتخاب لوله مناسب در این پروژه ها می تواند به کاهش هزینه های تعمیر و نگهداری و افزایش طول عمر سیستم کمک کند.

در پروژه های بزرگ، موضوع کیفیت و اصالت لوله اهمیت بیشتری پیدا می کند. خریدار باید بتواند مشخصات فنی محصول، گرید، استاندارد و مدارک کنترل کیفیت آن را بررسی کند. به همین دلیل هنگام خرید لوله API بهتر است علاوه بر مقایسه قیمت لوله API، به برند تولید کننده، مشخصات فنی و تناسب محصول با نیاز پروژه نیز توجه شود.

در مجموع، لوله API بیشتر در صنایعی کاربرد دارد که انتقال ایمن و مطمئن سیالات اهمیت بالایی دارد. صنعت نفت و گاز، خطوط انتقال، برخی پروژه های پتروشیمی و زیرساخت های مرتبط با انرژی از مهم ترین حوزه های مصرف این محصولات هستند. انتخاب درست لوله در این صنایع فقط یک تصمیم اقتصادی نیست، بلکه بخشی از الزامات فنی و ایمنی پروژه محسوب می شود.

تفاوت API 5L با سایر استانداردها

وقتی صحبت از استاندارد لوله های فولادی می شود، ممکن است نام استانداردهایی مانند API ، ASTM،  ASME و استانداردهای دیگر را در مشخصات فنی محصولات ببینیم. هر کدام از این استانداردها برای هدف و کاربرد مشخصی تدوین شده اند و نمی توان آنها را صرفا بر اساس نام یا میزان شناخته شدن با یکدیگر مقایسه کرد. استاندارد API 5L به طور ویژه برای لوله های فولادی مورد استفاده در سیستم های انتقال نفت و گاز تدوین شده و به همین دلیل در پروژه های صنعت انرژی جایگاه مهمی دارد.

یکی از تفاوت های اصلی API 5L با بسیاری از استانداردهای عمومی تر این است که این استاندارد تمرکز مشخصی روی لوله های مورد استفاده در خطوط انتقال دارد. در API 5L مواردی مانند گرید فولاد، استحکام تسلیم، استحکام کششی، ترکیب شیمیایی، ابعاد، ضخامت و الزامات مربوط به آزمون و کنترل کیفیت مورد توجه قرار می گیرد. این مشخصات کمک می کنند محصول نهایی برای شرایط مورد نظر پروژه قابل ارزیابی باشد.

در مقابل، استانداردهای ASTM دامنه گسترده تری دارند و برای انواع مختلف محصولات فولادی و کاربردهای صنعتی تدوین شده اند. برای مثال، برخی استانداردهای ASTM مشخصات لوله های فولادی را برای کاربردهای عمومی، سازه ای یا انتقال سیالات تعیین می کنند. بنابراین نمی توان گفت لوله ای که دارای استاندارد ASTM است حتما برای یک خط انتقال نفت و گاز مطابق نیاز API 5L مناسب خواهد بود.

ASME نیز بیشتر در حوزه طراحی و ساخت تجهیزات و سیستم های تحت فشار شناخته می شود و استانداردها و کدهای آن در بسیاری از پروژه های صنعتی مورد استفاده قرار می گیرند. در یک پروژه ممکن است استانداردهای مختلف در کنار یکدیگر مورد استفاده قرار بگیرند و هر کدام بخشی از الزامات فنی را پوشش دهند.

نکته مهم این است که انتخاب استاندارد باید بر اساس نوع پروژه انجام شود. اگر هدف، اجرای یک خط انتقال نفت یا گاز باشد، بررسی الزامات API 5L اهمیت ویژه ای پیدا می کند. در چنین شرایطی، توجه به گرید، سطح PSL، ضخامت، خواص مکانیکی و مدارک فنی محصول ضروری است.

بنابراین هنگام خرید لوله API نباید فقط نام استاندارد را بررسی کرد. مشخصات دقیق محصول باید با استاندارد مورد نیاز پروژه تطبیق داده شود. همچنین مقایسه قیمت لوله API زمانی معنا دارد که محصولات مورد مقایسه از نظر گرید، ابعاد، ضخامت، سطح PSL و کیفیت در شرایط مشابه باشند. در غیر این صورت، پایین تر بودن قیمت یک محصول لزوما به معنای انتخاب اقتصادی تر نیست.

در نهایت، API 5L را می توان استانداردی تخصصی برای لوله های مورد استفاده در خطوط انتقال نفت و گاز دانست که الزامات مشخصی برای کیفیت و عملکرد محصول ارائه می دهد. شناخت تفاوت آن با سایر استانداردها به خریدار کمک می کند تا در زمان انتخاب لوله، تصمیم دقیق تر و متناسب تری با نیاز پروژه بگیرد.

نکات مهم خرید لوله API

خرید لوله API برای پروژه های صنعتی به دلیل نقش مهم این محصولات در انتقال نفت و گاز، نیاز به دقت بیشتری نسبت به خرید یک لوله فولادی معمولی دارد. در چنین پروژه هایی، کیفیت، مشخصات فنی و مطابقت محصول با الزامات پروژه اهمیت زیادی دارد و نباید تنها بر اساس قیمت تصمیم گیری کرد. انتخاب درست لوله می تواند روی ایمنی، دوام و هزینه های نگهداری خط انتقال تاثیر مستقیم داشته باشد.

اولین نکته هنگام خرید، مشخص کردن استاندارد مورد نیاز است. اگر پروژه بر اساس API 5L طراحی شده باشد، باید محصولی انتخاب شود که مشخصات آن با الزامات این استاندارد مطابقت داشته باشد. پس از آن، گرید لوله باید بررسی شود. گریدهایی مانند X42، X52، X60 و X70 از نظر خواص مکانیکی با یکدیگر تفاوت دارند و انتخاب آنها باید بر اساس فشار کاری، شرایط محیطی، نوع سیال و الزامات طراحی انجام شود.

سایز و ضخامت نیز از موارد مهم هستند. قطر لوله باید با ظرفیت مورد نیاز خط انتقال هماهنگ باشد و ضخامت جداره نیز باید بتواند فشار و تنش های وارد شده را تحمل کند. انتخاب ضخامت نامناسب می تواند باعث افزایش هزینه یا ایجاد مشکل در عملکرد سیستم شود. بنابراین بهتر است مشخصات ابعادی پیش از ثبت سفارش به صورت دقیق بررسی شوند.

یکی دیگر از موارد مهم، توجه به سطح PSL است. در استاندارد API 5L، PSL1 و PSL2 الزامات یکسانی ندارند و PSL2 معمولا کنترل ها و الزامات سختگیرانه تری دارد. بنابراین خریدار باید بداند پروژه به کدام سطح نیاز دارد و محصول خریداری شده نیز با همان مشخصات ارائه شود.

بررسی مدارک فنی و گواهی های کنترل کیفیت نیز اهمیت زیادی دارد. اطلاعات مربوط به گرید، ترکیب شیمیایی، خواص مکانیکی و نتایج آزمون ها می تواند به خریدار کمک کند تا از مشخصات واقعی محصول اطمینان بیشتری داشته باشد.

موضوع دیگری که باید در نظر گرفته شود، انتخاب تامین کننده معتبر است. خرید از مجموعه ای که اطلاعات فنی محصول را شفاف ارائه می دهد، امکان مقایسه بهتر محصولات و بررسی مدارک را فراهم می کند. همچنین در سفارش های عمده، موجودی، زمان تحویل و شرایط ارسال نیز باید از قبل مشخص شوند.

در نهایت، قیمت لوله API یکی از معیارهای مهم خرید است، اما نباید تنها معیار تصمیم گیری باشد. قیمت تحت تاثیر عواملی مانند گرید، سایز، ضخامت، برند، میزان سفارش و شرایط بازار قرار دارد. بنابراین بهتر است هنگام مقایسه قیمت، مشخصات فنی محصولات نیز یکسان باشد.

اگر برای پروژه خود به دنبال لوله ای با مشخصات دقیق و مطابق استاندارد API 5L هستید، پیش از خرید مشخصات فنی پروژه را بررسی کنید و محصول را از تامین کننده ای معتبر تهیه کنید. برای خرید لوله API مطابق استاندارد API 5L با فولاد فراز تماس بگیرید.

گرید X42 تا X70 چه تفاوتی دارند؟

گرید یکی از مهم ترین مشخصات فنی در لوله های API 5L است و تاثیر مستقیمی بر میزان استحکام فولاد دارد. گریدهای X42، X52، X60 و X70 از جمله گریدهای شناخته شده در این استاندارد هستند و تفاوت اصلی آنها در حداقل استحکام تسلیم و برخی خواص مکانیکی است. عددی که بعد از حرف X قرار می گیرد، حداقل استحکام تسلیم فولاد را بر اساس هزار پوند بر اینچ مربع یا ksi نشان می دهد. به همین دلیل، X42 دارای حداقل استحکام تسلیم حدود 42 ksi و X70 دارای حداقل استحکام تسلیم حدود 70 ksi است.

به زبان ساده، هرچه عدد گرید بیشتر شود، فولاد از نظر استحکام تسلیم توانایی بیشتری برای تحمل تنش دارد. گرید X42 معمولا در شرایطی استفاده می شود که نیاز پروژه به استحکام بسیار بالا نیست. X52 را می توان یکی از گریدهای پرکاربرد دانست که در بسیاری از پروژه های انتقال مورد استفاده قرار می گیرد. گریدهای X60 و X70 نیز به دلیل استحکام بالاتر می توانند در پروژه هایی که الزامات مکانیکی بیشتری دارند مورد توجه قرار بگیرند.

با این حال، انتخاب گرید بالاتر همیشه به معنی انتخاب بهتر نیست. برای تعیین گرید مناسب باید عواملی مانند فشار داخلی خط، قطر لوله، ضخامت جداره، نوع سیال، دمای کاری، شرایط محیطی و روش اجرای خط در نظر گرفته شوند. همچنین قابلیت جوشکاری و الزامات مربوط به ساخت و نصب نیز می توانند در انتخاب گرید تاثیر داشته باشند.

برای مثال، اگر یک پروژه بر اساس گرید X52 طراحی شده باشد، استفاده از X70 بدون بررسی سایر مشخصات فنی لزوما تصمیم مناسبی نیست. گرید بالاتر ممکن است هزینه بیشتری داشته باشد و در برخی شرایط حتی از نظر فرآیند جوشکاری یا الزامات ساخت، نیازمند بررسی های بیشتری باشد. بنابراین انتخاب باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفا بالاتر بودن عدد گرید.

موضوع دیگری که در مقایسه X42 تا X70 باید به آن توجه کرد، سطح PSL است. یک لوله API 5L تنها با مشخص شدن گرید به طور کامل معرفی نمی شود و مواردی مانند PSL1 یا PSL2، سایز، ضخامت و شرایط تحویل نیز اهمیت دارند. بنابراین هنگام خرید لوله API باید مجموعه مشخصات محصول بررسی شود.

در نهایت، تفاوت گریدهای X42 تا X70 را می توان در درجه اول در سطح استحکام مکانیکی آنها خلاصه کرد، اما انتخاب بین آنها به شرایط واقعی پروژه بستگی دارد. اگر مشخصات فنی به درستی بررسی شوند، می توان محصولی انتخاب کرد که هم از نظر ایمنی مناسب باشد و هم از نظر اقتصادی توجیه داشته باشد. به همین دلیل، هنگام بررسی قیمت لوله API نیز باید محصولات دارای گرید و مشخصات فنی یکسان با یکدیگر مقایسه شوند.
