لوله شوفاژی

لوله گالوانیزه

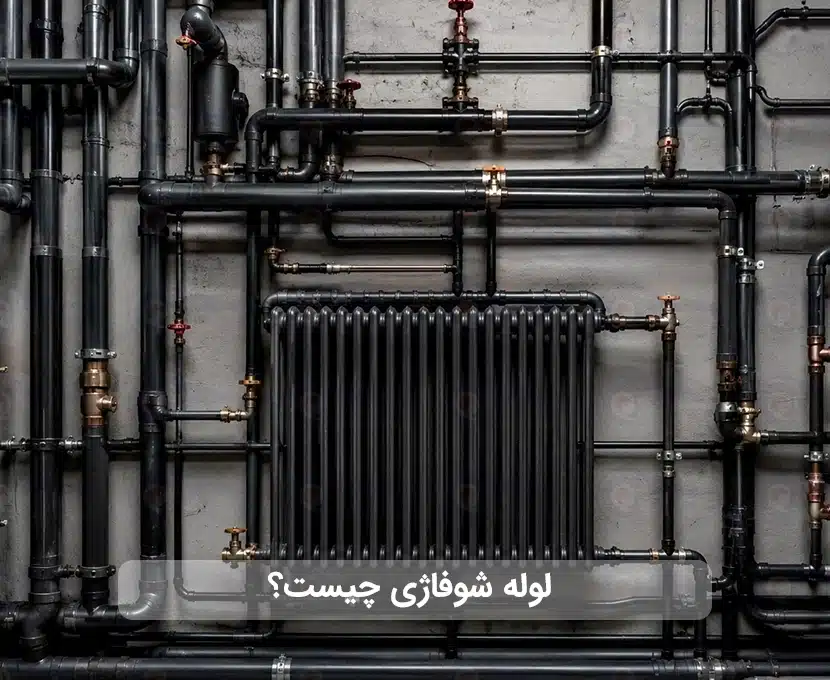

شوفاژ وسیله ای گرمایشی می باشد که به عنوان منبع حرارتی در ساختمان ها مورد استفاده قرار می گیرد. برای نصب و راه اندازی شوفاژ نیاز به یک سیستم لوله کشی دقیق و اصولی می باشد که برای این منظور می توان از لوله های فلزی، پلیمری پنج لایه و تک لایه استفاده کرد.

لوله شوفاژی معمولا به صورت مارپیچ در سراسر خانه کشیده می شود تا به طور کامل ساختمان را گرم کند. این لوله ها در دو مسیر ورودی و خروجی آب گرم را منتقل می کنند سیستم لوله کشی شوفاژ به دو شکل تک لوله ای و دو لوله ای می باشد.

در روش دو لوله ای از دو لوله برای رفت و آمد آب گرم استفاده می شود. از این رو در سیستم لوله کشی دو لوله ای، دمای لوله های رفت نسبت به لوله های برگشت بالاتر است. این شیوه لوله کشی به دو مدل لوله کشی با برگشت معکوس و لوله کشی با برگشت مستقیم انجام می شود.

لوله شوفاژی

در سیستم لوله کشی تک لوله ای مدار لوله های آب بسته است. و به همین سبب انتقال و باز گرداندن آب توسط یک لوله انجام می گیرد. این به معنای آن است که در سیستم لوله کشی تک لوله ای، همان لوله ای که آب را از شوفاژ به رادیاتورها منتقل می کند، مجددا آب را از رادیاتورها به شوفاژ که تامین کننده حرارت است باز می گرداند.

لوله کشیلوله شوفاژی نوعی از لوله های گازی می باشد که در دو نوع درزدار و بدون درز (مانیسمان) تولید می شود. لوله های درزدار دارای خط جوش می باشند در صورتی که لوله های بدون درز، صاف و یکدست هستند.

روش ساخت لوله های مانیسمان (بدون درز) توسط یک مهندس آلمانی به نام مانیسمان ابداع شد به همین علت نام این لوله ها مانیسمان گردید. لوله مانیسمان (بدون درز) به دلیل مقاومت بالا در برابر فشار و گرما در خطوط فشار قوی، سیلندر هیدرولیک و بسیاری از مکان های حساس مانند پالایشگاه ها و خطوط انتقال نفت و گاز مورد استفاده قرار می گیرد.

این لوله های مانیسمان که به آن ها لوله های بدون درز نیز می گویند به نحوی تولید می شوند که بدنه ای صاف و یکدست دارند. و هیچ نوع جوش کاری بر روی آن ها صورت نگرفته است.

لوله های بدون درز از سه روش مختلف شامل آسیاب سنبه، اکستروژن و مانیسمان تولید می شوند. در فرآیند تولید آسیاب سنبه، از یک شمش گرد فولادی استفاده می شود. شمس در یک کوره اجاق دوار گرم می شود. پس از تخلیه شمش از کوره اجاق دوار، یک سوراخ کوچک در انتهای آن ایجاد می شود.

لوله های بدون درز آسیاب سنبه نسبت به انواع دیگر لوله های بدون درز مقاومت بیشتری دارند ولی به دلیل قیمت مناسب لوله های مانیسمان، از این لوله ها استفاده کم تری می شود.

این نوع از لوله معمولاً از فولاد ساده کم‌ کربن ساخته می شود. برای ساخت لوله مانیسمان یا همان لوله بدون درز از استاندارد ASTM و همچنین استاندارد نفت و گاز API 5L استفاده می‌شود.

لوله مانیسمان در دو نوع سیاه و سفید (گالوانیزه) و رده های 10، 20، 30، 40، 60، 80، 100، 120، 140 و 160 تولید می شود. این لوله ها به دلیل بدون درز و یکدست بودنشان نسب به سایر لوله ها محکم تر هستند و قیمتی بیشتر از لوله های درزدار دارند.

ابعاد رده های مختلف لوله مانیسمان به شرح زیر می باشد:

  • قطر لوله مانیسمان رده 40 بین 0.5 تا 16 اینج و ضخامت آن‌ها بین 2.7 تا 12.7 میلی‌متر متغیر است.

  • لوله مانیسمان رده 80 قطری بین 0.5 تا 16 اینچ و ضخامتی بین 3.7 تا 21.4 دارد

  • قطر لوله مانیسمان رده 160 همانند رده های 40 و 80 بوده اما ضخامت آن ها بین 4.7 تا 40.4 متغیر است.

  • لوله های مانیسمان سبک دارای ضخامت کم نسبت به قطر خود هستند و در سایزهای 1 تا 16 اینچی عرضه می‌شوند. ضخامت آن‌ها نیز از 3 تا 7.9 میلی‌متر متفاوت است. لوله گاز مانیسمان نیز در این رده قرار دارد.

لوله مانیسمان رده 80  لوله مانیسمان رده 40
وزن هر متر لوله (kg) ضخامت (mm) وزن هر متر لوله (kg) ضخامت (mm)
0.476 2.41 0.371 1.73
0.595 2.50 0.2.41501 2
0.809 3.02 0.644 2.24
1.026 3.2 0.854 2.5
1.118 3.2 0.858 2.31
1.358 3.5 0.854 2
1.277 3 1.096 2.5
1.62 3.73 126 2.77
1.653 3 1.409 2.5
2.19 3.91 1.68 2.87
1.596 2.5 1.302 2
3.23 4.55 2.5 3.38
3.005 4 2.329 3
3.1 3.6 2.305 2.5
4.46 4.65 3.38 3.56
5.4 5.08 2.1 2
3.493 2.9 4.05 3.68
7.47 5.54 3.151 2.6
11.4 7.01 5.43 3.91
15.25 7.62 2.49 1.5
18.62 8.08 8.62 5.16
22.29 8.56 3.62 1.5
30.92 9.62 11.28 5.49
42.52 10.97 13.56 5.74
64.57 12.7 16.6 6.02
81.46 12.7 21.76 6.55
97.36 12.7 28.23 7.11

لوله های مانیسمان بعد از تولید تحت تست های سختی، کشش، فشار و خوردگی قرار می گیرند. برای انجام تست فشار، دستگاهی مخروطی شکل را داخل نمونه لوله مانیسمان می‌کنند. سپس دستگاه را منبسط کرده و لوله باید 5 ثانیه فشار ناشی از این انبساط را تحمل کند. در نهایت نباید هیچ‌گونه تَرک قابل‌ مشاهده ای روی سطح لوله ها به وجود بیاید.

برای اطلاعات بیشتر  در مورد این لوله ها به لوله های شوفاژی مراجعه نمایید.
